四腳有源晶振的用途及電路圖解

發表時間:2023/02/28 閱讀量:577 來源: 晶鴻興科技

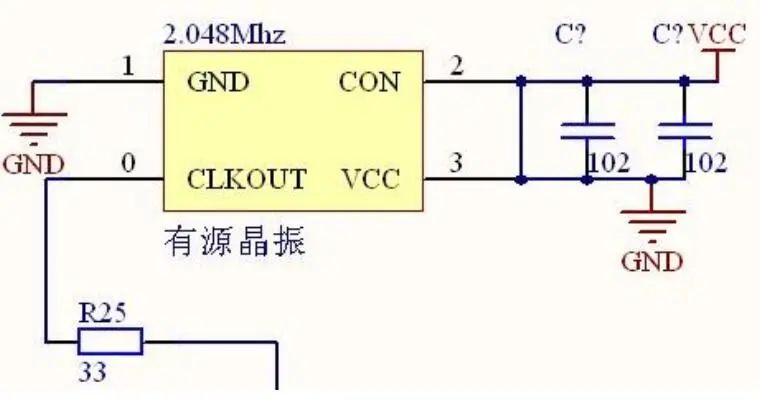

    四腳有源晶振電路圖

    1、外型

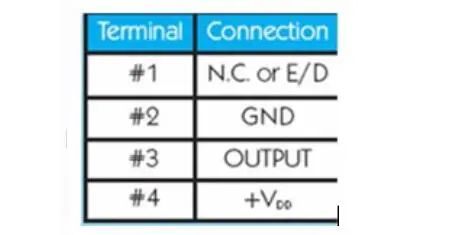

    2、管腳

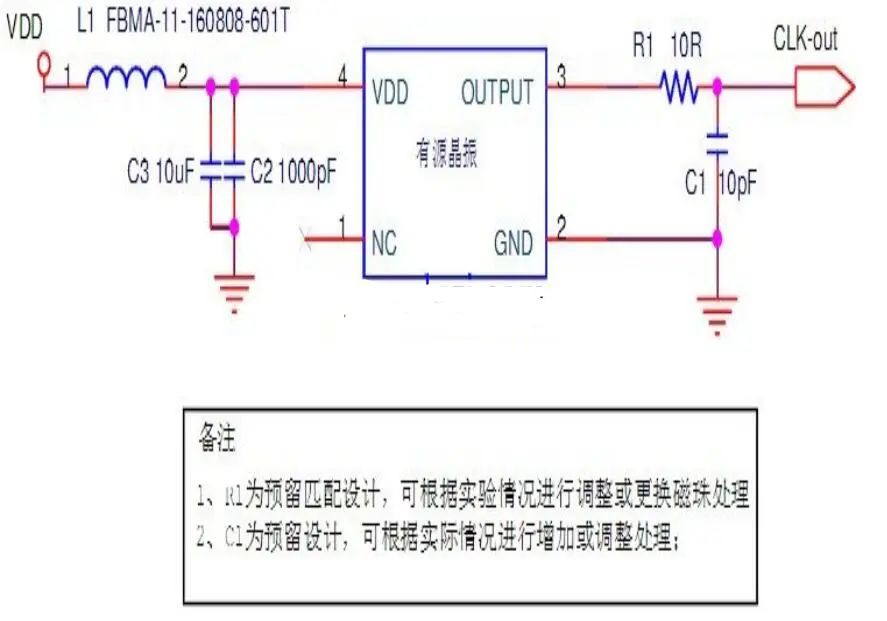

    3、四腳有源晶振EMC設計標準電路



    四腳有源晶振怎么使用

    有源晶振一般都有個標志,附近的腳是1#腳。從頂部看是逆時針方向數腳的編號,2#腳接地,3#腳振蕩輸出,4#腳接電源。

    接DS1307時,將振蕩輸出腳與DS1307的X1腳相連,DS1307的X2腳懸空。有源晶振使用時要注意電壓是否符合。

    有2個引腳的無極性元件,需要借助于時鐘電路才能產生振蕩信號,自身無法振蕩起來,所以“無源晶振”這個說法并不準確;有源晶振有4只引腳,是一個完整的振蕩器,其中除了石英晶體外,還有晶體管和阻容元件,因此體積較大。
